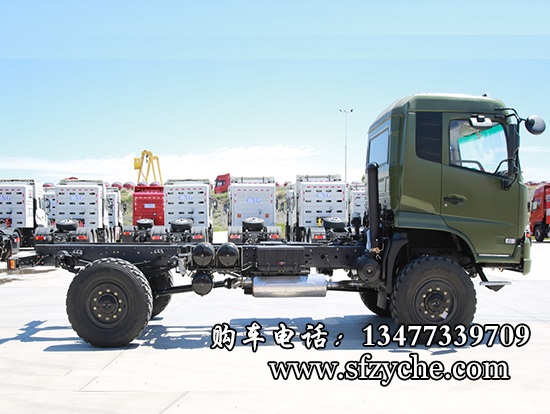

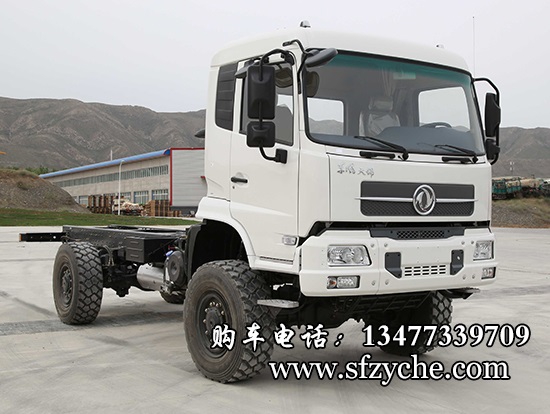

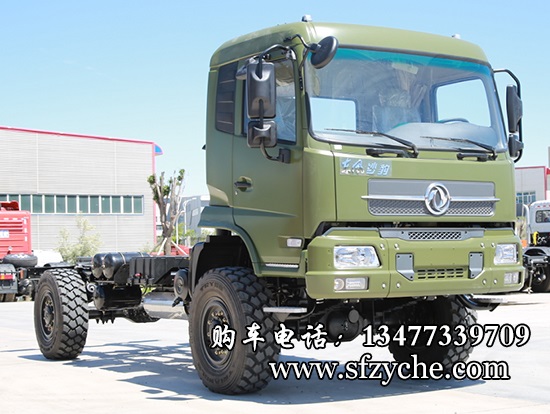

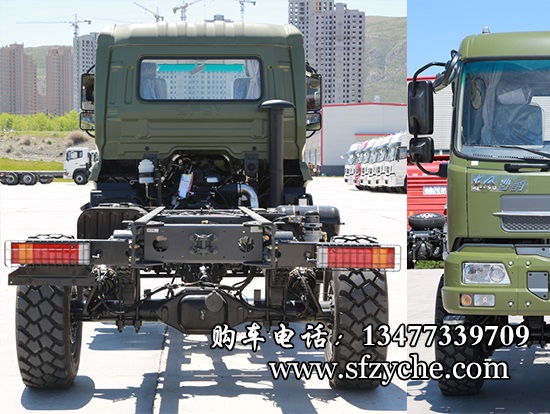

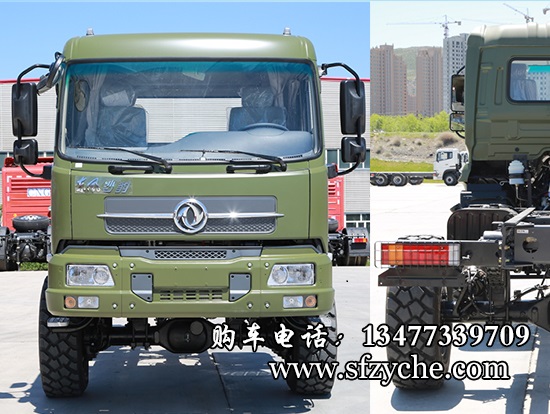

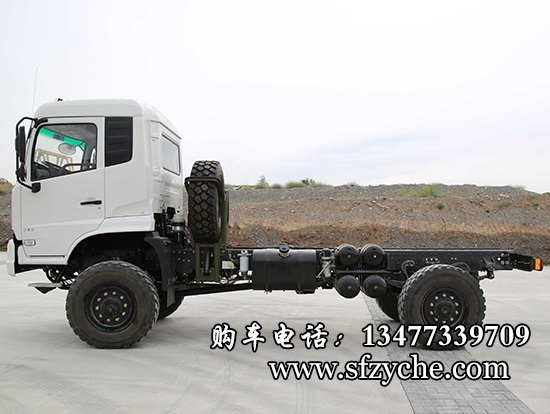

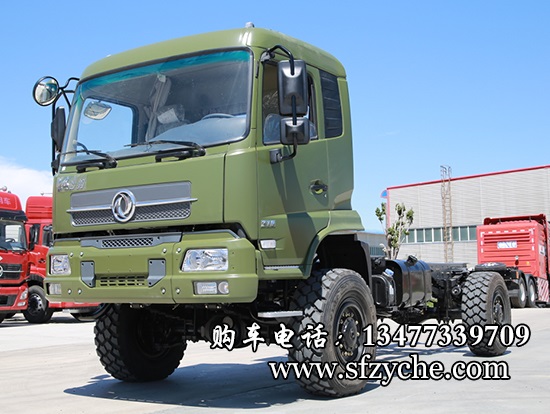

【東風天錦EQ2126BX5DJ型四驅沙漠車底盤主要技術參數】

產品商標

東風牌

公告批次

314

產品名稱

沙漠車底盤

產品型號

EQ2126BX5DJ

總質量(Kg)

12000

整備質量(Kg)

6240

外形尺寸(mm)

6430,6630,6830×2500×3030

底盤類別

二類

準拖掛車總質量

-

駕駛室準乘人數(人)

2,3

半掛鞍座

-

接近角/離去角(°)

25/40

前懸/后懸(mm)

1430/1200

軸數

2

軸距(mm)

3800,4000,4200

軸荷(Kg)

5000/7000

最高車速(Km/h)

80

輪胎數

4

輪胎規格

365/80R20 14PR

接近角/離去角(°)

25/40

鋼板彈簧片數

8/10+8

前輪距(mm)

2038

后輪距(mm)

1869,2054

燃料種類

柴油

排放標準

GB17691-2005國Ⅴ,GB3847-2005

發動機型號

發動機生產企業

排量(ml)

功率(Kw)

ISB210  50

ISB180  50

東風康明斯發動機有限公司

東風康明斯發動機有限公司

5900

5900

155

132

其它

ISB210 50凈功率149kW,ISB180 50凈功率128kW,裝衛星定位功能行駛記錄儀, ,ABS型號3631010-C2000,廠商東科克諾爾商用車制動系統(十堰)有限公司.前橋裝盤式制動器,裝限速裝置,限速80Km/h.可改裝危化品車的底盤 .

產品名稱及型號

越野車EQ2126BX5DJ

驅動方式

4×4

公告批次

314

底盤外形尺寸 長×寬×高(mm)

6630,6830×2500×3030

軸距（mm）

4000,4200

輪距(前/后)(mm)

2038/1869

前懸/后懸(mm)   整車，底盤

1430/1200

接近角/離去角(o)

25/ 40

最小離地間隙(mm)

320

油箱容積(L)

200

性能參數

最高車速(km/h)

80

最小轉彎直徑(m)

17.5

最大爬坡度(%)

40

質量參數

整備質量(kg)  底盤

6200

總質量(kg)

12000

發動機

型式及類別

立式、直列、水冷、四沖程、空空中冷柴油機

型號

ISB180 50、ISB210 50

生產企業

東風康明斯發動機有限公司

排量（ml）

5900

燃料種類

柴油

額定功率/轉速(kW/r/min)

132、155/2500

最大扭矩/轉速(N.m/r/min)

630、750/1200-1700

缸徑×行程(mm×mm)

102×120

壓縮比

17.3:1

離合器

型號及型式

單片干式膜片彈簧推式離合器

操縱方式

液力遠距離操縱

磨擦片直徑(mm)

φ395

變速箱

型式

機械式

操縱方式

遠距離雙軟軸操縱

前進檔位數

8

速比

Ⅰ8.12 Ⅱ6.08 Ⅲ4.47 Ⅳ3.31 Ⅴ2.46 Ⅵ1.84     Ⅶ1.35 Ⅷ1.00         RL8.12  RH2.46

分動箱

型式

機械式（選裝軸間差速鎖）

速比

1．00   1.5

分扭比

1：2.214

車架

結構型式

梯形鉚接結構

縱梁斷面尺寸(mm)

280×80×（8＋4）車架寬度：860

電器

電器線路電壓(V)

24

蓄電池型號\數量

140AH 兩個

發電機 電壓/電流

28V,70A

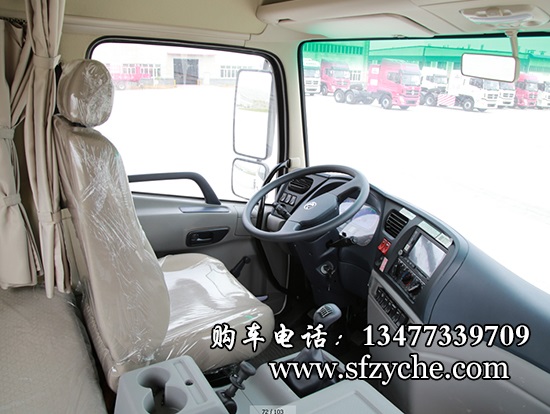

車身

型號

D530平頂駕駛室

型式

可翻轉式,臥鋪新內飾

生產企業

東風商用車有限公司

駕駛室準乘人(人)

2或3

軸數及輪胎

軸數

2

輪胎規格及輪胎數

365/80R20 14PR   4+1

轉向器

型式

整體式液壓動力轉向

轉向形式

方向盤

前橋

型式

鑄造橋殼,驅動轉向橋，輪間差速器鎖（選裝）

額定載荷（T)

4.5T

后橋

型式

輪邊減速，鑄造橋殼，，輪間差速器鎖

主減速比

5.921

額定載荷（T)

7.5T

制動系統

行車制動型式

雙回路氣制動

行車制動助力型式

氣壓伺服助力

制動力調節型式

感載閥、ABS

制動器型式

鼓式

駐車制動型式

彈簧制動

應急制動型式

與行車制動復合

ABS

四通道ABS

懸架

前

型式

多片鋼板彈簧

鋼板彈簧片數

8

后

型式

多片鋼板彈簧

鋼板彈簧片數

10+8
